管线测绘

近些年来，我国城市化发展建设进程开始逐渐加快，城市道路地下管线以及各类的附属设施数量开始增多，在一定程度上诱发了地下管线的诸多问题，进而会影响整个市政工程的建设质量。受此影响，城市安全稳定的运行状态将受到威胁，这需要我们不断强化城市地下管线的建设管理力度，并借助测绘技术，提升城市测绘技术水平，不断完善我国城市规划内容，把现代测绘技术和地下管线测绘融合在一起，更好的提高地下管线的品质。

一、城市道路地下管线测绘作业的基本步骤

（一）收集相关资料

对一个测区进行地下管线作业时应尽可能收集已有的地下管线资料和控制资料。

（二）绘制草图

地下管线探测作业进场后，首先是对现场内地下管线明显管线点进行调查和必要的勘测，并结合收集的地下管线资料在工作图上绘制草图。根据工作草图，遵循地下管线探测原则对隐蔽管线进行探测，探测时应注意管线点的设置原则，起点、转折点、变坡点、变径点、多通点、终点应设置管线点，其他可以不设，因管线点的设置过少不能真实反映地下管线的走向，过多会浪费工时，因此要注意设置的合理性。隐蔽管线探测完以后，应将探测的管线点绘制到工作草图上，并对测区内的所有管线进行系统编号，一般管线点编号由管线属性代码、管线线号、管线点序号组成。

（三）管线探查

管线探查是应用地球物理勘探的方法对地下管线进行定位、定走向、定埋深。它的原理是：地下管线的存在会改变天然的或人为产生的地球物理场的分布，即产生异常。研究这些异常的形态、分布、形状可获得地下管线的具体位置。

（四）地下管线测绘定位控制

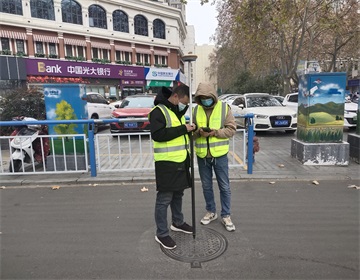

地下管线点的测绘，是以应用物探仪器，探明地下管线的平面位置，并设置相应的标志和注明编号后进行，一般以控制点或图根点为探测点，使用全站仪或测距经纬仪进行测绘，整个过程与其他测绘工作完全一样。地下管线测绘的重点是地下管线的位置、高程以及与道路、街道、相邻地面建筑物的相对位置关系，地形地物测绘。一般只需测設道路、街道边线、临街建筑物向街一面的外轮廓线、结构层数、门牌等，测定各种地面地物特征点的地面位置及高程。城市地下管线图还需要测定横断面。横断面的位置要选在主要道路、街道有代表性的断面上。每幅图不得少于两个断面。横断面测绘，应垂直于现有道路，除测定管线点位置、高程外，还应测绘道路的特征点、地面高程变化、各种建筑物边沿等。

（五）数据记录与处理

地下管线点测绘有手工记录计算法，电子手簿法，现在电子记录计算已基本取代原来的手工作业，在使用电子手簿记录时应多进行检校，避免系统误差的出现。地下管线测绘，常采用解析法。同时，为了满足数字化计算机辅助成图的要求，野外采集数据采用电子手薄记录，这样可以达到从外业到内业直至建立数据库一体化。

（六）地下管线图的编绘

地下管线图的编绘是在外业采集的数据合格，并且经正确传输到绘图软件中方可进行编绘，其工作主要包括比例尺的选定，地形图的导入，管线相关信息的注记编辑，最后成果的输出等。

航测

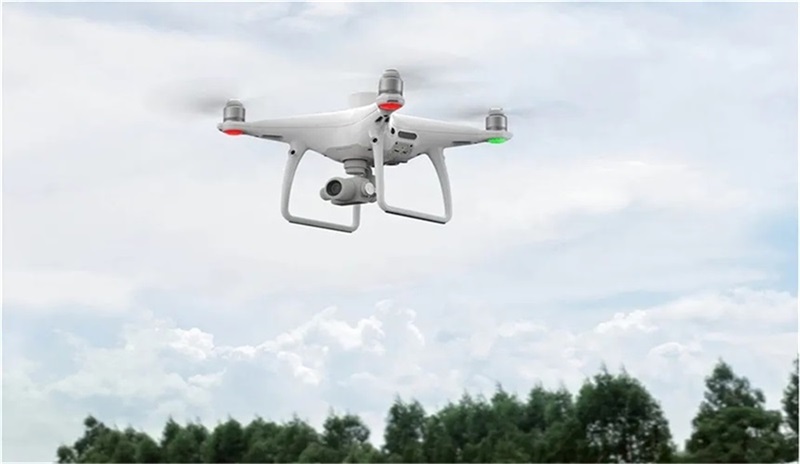

无人机航拍测绘具有高清晰、大比例尺、小面积、高现势性的优点，特别适合获取带状地区航拍影像（公路、铁路、河流、水库、海岸线等）。且无人驾驶飞机为航拍摄影提供更高的安全性和可行性。同时它操作方便，且具有易于转场的遥感平台。起飞降落受场地限制较小，在操场、公路或其它较开阔的地面均可起降，具稳走性、安全性好,转场等非常容易。

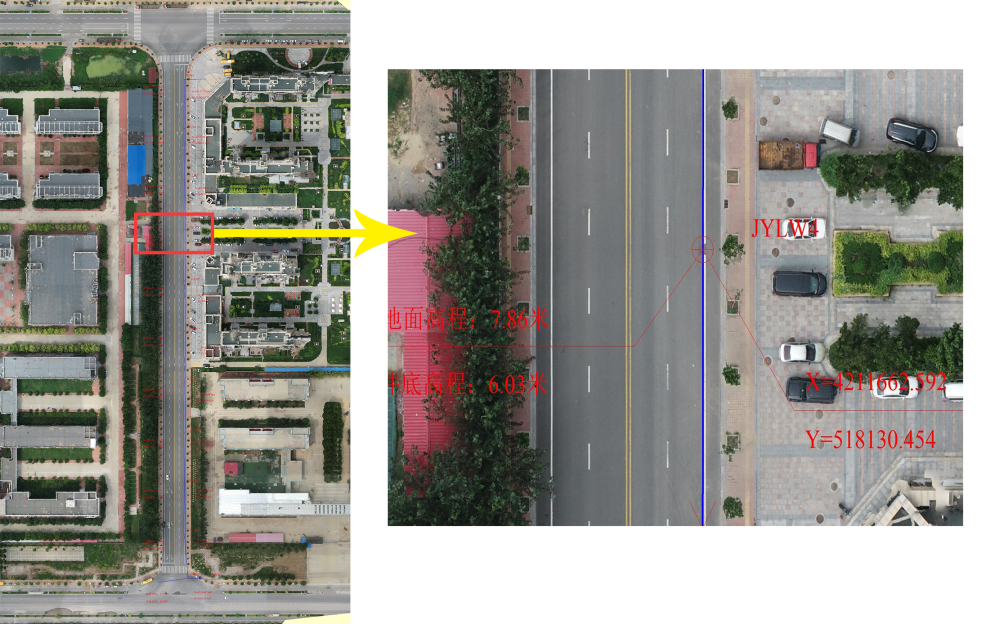

        无人机系统可以利用所获得的信息生成DEM、三维正射影像图、三维景观模型、三维地表模型等二维、三维可视化数据，这些数据都可以直接运用于各类环境下应用系统的开发和应用，同时无人机航拍的应用范围也非常广泛，无人机航拍遥感技术可广泛应用于国家生态环境保护、矿产资源勘探、海洋坏境监测、 土地利用调查、水资源开发、农作物长势监测与估产、农业作业、自然灾害监测与评估、城 市规划与市政管理、森林病虫害防护与监测、公共安全、国防事业、数字地球以及广告摄影 等领域，有着广阔的市场应用。

无人机测绘是传统航空摄影测星手段的有力补充，是地理信息数据采集手段向着更加快 速高效精准目标的一种飞跃。促进测绘地理信息事业转型升级的迫切需要，也是推进智慧城市建设和应急测绘能力建设的重要保证。
